«MLX91230 гарантирует эту точность не только для теплового дрейфа, но и ошибок дрейфа и линейности в течение всего времени», - сообщает компания.

8pin SOIC Device представляет собой AEC-Q100 и ASIL, поддерживающая системную интеграцию вплоть до требований к функциональной безопасности ASIL DSI 26262 ASIL D.

Точность измерения тока составляет 0,5% более -40 до 125 ℃, а 1% дрейф в течение всего времени по всему.Вывод проходит через LIN или UART -сигнал - Wake On Lin или UART возможен, и есть внутренний таймер следа.

Наряду с измерением тока является детектор с чрезмерным током, который переезжает в менее 500 мкм-на самом деле это магнитный пороговый детектор и может быть установлен от ± 100 до ± 650 млн. Тонн.Этот вывод делится контактами с подушкой UART TX или интерфейсной площадкой LIN, поэтому один из них должен быть принесен в жертву, чтобы использовать его.

Выходной сигнал детектора с чрезмерным током может быть двоичным сигналом или ШИМ, который резко изменяет отношение при перегрузке.По словам компании, она подходит для подключения к водителю пироса автомобиля.

Существует также второй гальванически подключенный канал тока, предназначенный для работы с резистором чувственного тока внешнего тока на рельсе 0 В.

Кроме того, IC также измеряет напряжение и температуру.

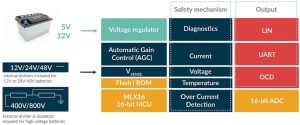

Существует три варианта напряжения, все работают через одну и ту же прокладку: прямой (от 300 мВ до 1,1 В), «Lvbat» (12 В ном, от 4,5 до 18 В) и «Hvbat» (24 В и 48 В ном, от 20 до 60 В).Внешний разделитель и изоляция могут быть добавлены для подключения к батареям 400 и 800 В.

Для температуры существует внутренний (PTAT) датчик, плюс интерфейс для внешнего Thermistor NTC также интегрирован, но термисторное соединение не доставляется на внешний вывод в 8PIN SOIC версии, доступной в настоящее время.

IC нуждается в подаче при 5 В или прямое соединение с батарейным рельсом 12 В (36VMAX).

Некоторые из функций и компенсации реализованы внутренним 16-битным микроконтроллером, который можно перепрограммировать для учета внешних системных ошибок.

«MCU обеспечивает автоматическое управление усилением для охвата более высоких динамических диапазонов, а его бортовая флэш-память поддерживает пользовательское программное обеспечение, компенсацию недостатков системы и режимы низкой мощности»,-сказал Мелексис.Относительно внешней компенсации «примерами являются ферромагнитное насыщение, нелинейности и компенсация гистерезиса».

Наряду с MCU составляет 32Kbyte Flash, 128Byte Configuration Flash, 20Kbyterom, 2KBYTE RAM и 512BYTE EEPROM.

В этом IC происходит многое - больше для каждой функции, чем упоминается выше.Для получения более подробной информации см. См. MLX91230, или запустите на странице продукта здесь.

«Это цифровое устройство обеспечивает точное и надежное решение для мониторинга, а также выполняет самые высокие требования к функциональной безопасности», - сказал Мелексис.«Для установок батареи он поддерживает состояние заряда, современное состояние батареи и современные функции как в системах низкого напряжения, так и в системах высокого напряжения-идеально подходит для систем управления аккумулятором, единиц отключения батареи и коробки с батарейным соединением».
